Descripción

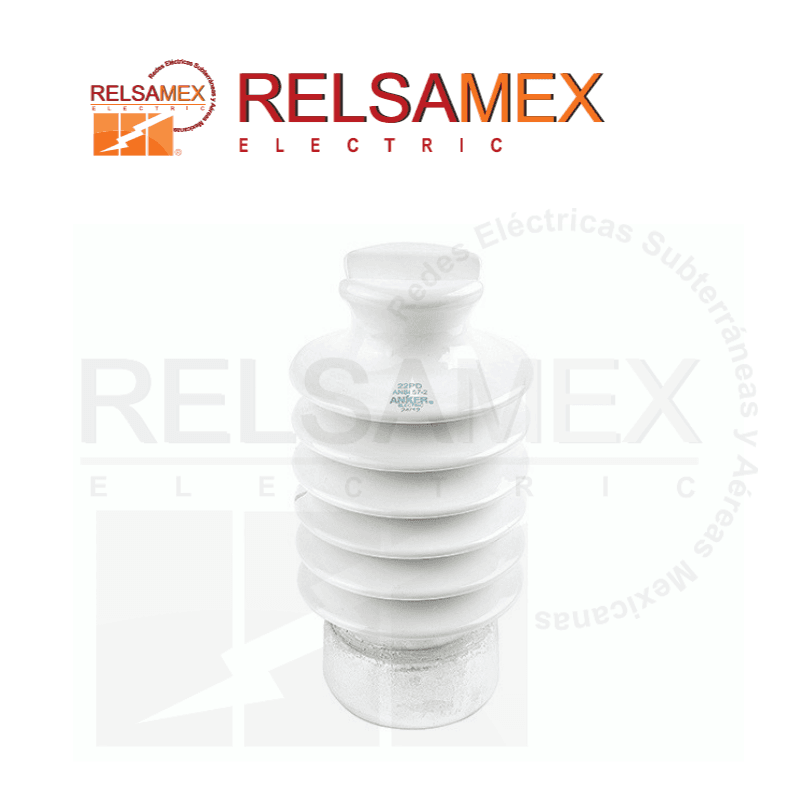

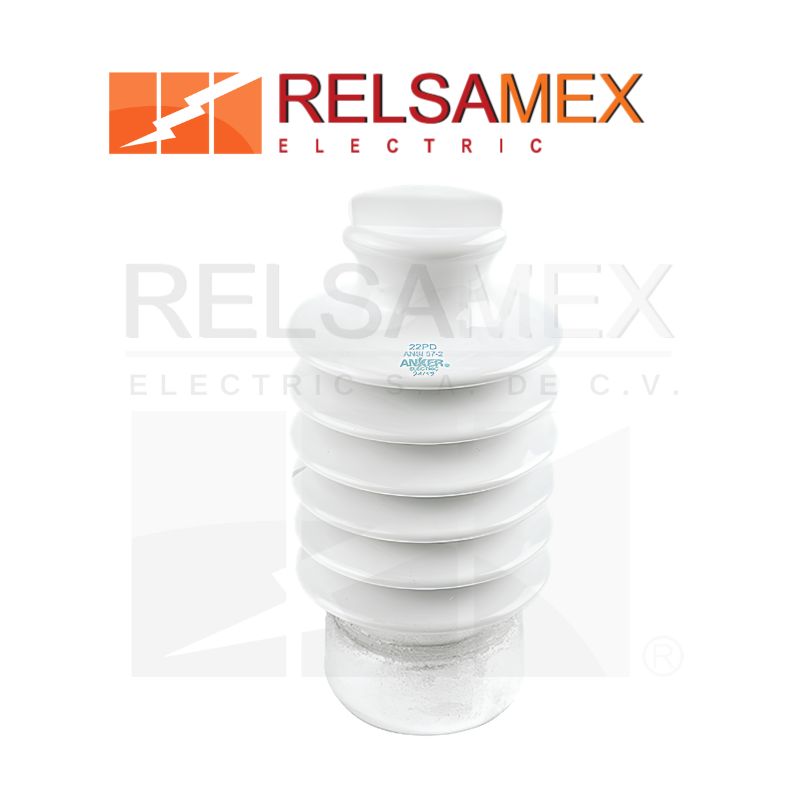

Aislador de Porcelana Tipo Poste ANKER 22PDPG1 — 23 kV, BIL 180 kV Cresta, Flameo 110/85 kV, Fuga 516 mm, 12.5 kN, Base GIC NMX-H-004, ANSI C29.7
El aislador porcelana tipo poste 22PD (SKU: ANKER22PD) de Industria Real es un aislador rígido para distribución aérea de 23 kV, con tensión máxima de diseño de 25.8 kV, BIL de 180 kV cresta (160 kV valor CFE), flameo en seco de 110 kV (95 kV CFE), flameo en húmedo de 85 kV (65 kV CFE), distancia mínima de fuga de 516 mm en seco y 559 mm en húmedo, resistencia a la flexión de 12.5 kN y base metálica galvanizada por inmersión en caliente tipo especial según NMX-H-004. La ficha técnica de Industria Real documenta tanto los valores nominales CFE como los valores reales de prueba — garantizando que el aislador supera los requisitos normativos con margen verificado.
Se instala mediante perno M16 galvanizado a crucetas o postes de distribución. Cumple ANSI C29.7, IEC 60383, CFE VA-410-43 y NMX-H-004-SCFI. Se presenta en paquete de 3 piezas (1 juego trifásico). Antes de realizar su compra, envíenos un mensaje para confirmar existencias.
Aislador porcelana tipo poste 22PD vs 22PC IUSA — los dos aisladores de 23kV del catálogo
Relsamex ofrece aisladores de tipo poste para 23 kV de dos fabricantes. Dado que ambos cumplen ANSI C29.7 e IEC 60383, la selección entre ellos depende de los parámetros de prueba documentados y de la compatibilidad con el resto del herraje del poste:
| Parámetro | 22PD ANKER ★ Este | 22PC IUSA |
| Modelo / SKU | 22PDPG1 / ANKER22PD ★ Este | 22PCPG2 / IUSA-22PCPG2 |
| Fabricante / Brand | Industria Real (Brand ANKER) | IUSA |
| Tensión nominal sistema | 23 kV (25.8kV diseño máximo) | 23 kV |
| BIL — impulso rayo | 180 kV cresta (prueba) / 160 kV CFE | No publicado en descripción |
| Flameo seco | 110 kV (prueba) / 95 kV CFE | 95 kV (seco) |
| Flameo húmedo | 85 kV (prueba) / 65 kV CFE | 65 kV (húmedo) |
| Fuga mínima | 516 mm (seco) / 559 mm (húmedo) | 645 mm (descripción) |
| Resistencia flexión | 12.5 kN | 12.5 kN |
| Salinidad | 14 kg/m³ CFE / 16 kg/m³ prueba | No publicado |
| Altura total | 368 mm (ficha) | No publicado |
| Base metálica | Galvanizada GIC NMX-H-004 | No mencionado |
| Normas | ANSI C29.7, IEC 60383, CFE VA-410-43, NMX-H-004 | ANSI C29.7, IEC 60383-1 |
El 22PD ANKER tiene la ventaja de que su ficha técnica documenta explícitamente el BIL de 180 kV y los valores de prueba reales — datos que facilitan la verificación del margen de seguridad para el proyectista. Adicionalmente, al ser fabricado por Industria Real, es compatible y coherente con las crucetas PV200 y PR200 y los bastidores B1-B4 del mismo fabricante que están disponibles en Relsamex.
El ecosistema Industria Real/ANKER completo en Relsamex — del herraje al aislador
El aislador 22PDPG1 es el componente dieléctrico que completa el ecosistema de herraje para distribución aérea de Industria Real disponible en Relsamex. Dado que una estructura de poste estándar CFE requiere tanto los herrajes metálicos como el aislador, tener ambos del mismo fabricante garantiza la compatibilidad normativa entre componentes:
- Cruceta PV200 (traviesa estructural): la cruceta de 2000mm de Industria Real (#153) es el componente estructural al que se fija el aislador 22PDPG1 mediante perno M16. La cruceta soporta el peso del conductor y las cargas de viento; el aislador aísla el conductor de la cruceta metálica.
- Bastidores B1/B2/B3/B4 (herraje de soportes): los bastidores de Industria Real soportan los conductores en configuraciones de 1 a 4 hilos. Dado que los bastidores usan el mismo perno M16 y la misma galvanización que el aislador 22PD, el conjunto tiene vida útil de corrosión uniforme.
- Abrazaderas, pernos y tornillería ANKER: las abrazaderas 1BD/2BS, el Perno DR (#128) y el Tornillo 5/8″×6″ completan la estructura de montaje del aislador en el poste de concreto.
- Apartarrayo IUSA APSIL-21 o Celeco B18-59: el apartarrayo se instala en el mismo poste para proteger el transformador o el tramo de cable contra sobretensiones de rayo. La coordinación de aislamiento entre el 22PD y el apartarrayo de 21kV garantiza que el apartarrayo opera antes de que el aislador flashee.
Aislador porcelana tipo poste 22PD ANKER en Relsamex
En Relsamex contamos con el aislador de porcelana tipo poste ANKER 22PDPG1, 23kV (25.8kV máx.), BIL 180kV cresta, flameo 110/85kV, fuga 516/559mm, flexión 12.5kN, base GIC NMX-H-004, perno M16, ANSI C29.7, IEC 60383, CFE VA-410-43 (SKU: ANKER22PD, 3 piezas/paquete), en Guadalajara, Jalisco.
Para el aislador de 23kV del fabricante IUSA también disponemos del 22PC. Los herrajes del mismo fabricante (Industria Real): Cruceta PV200, Bastidor B3, Abrazaderas, Perno DR. Protección del mismo poste: Apartarrayo Celeco B18-59. Para factura, envíenos su constancia de situación fiscal y uso de CFDI.
