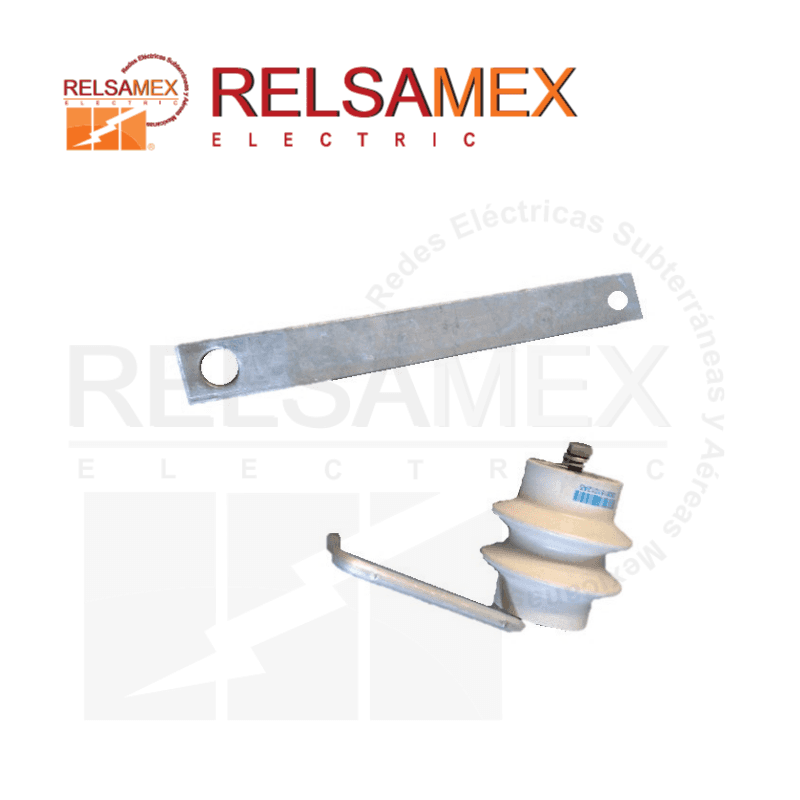

Apartarrayo ALEA — Entre Hierro en Aire, 13.8/23/34.5 kV, No Permanente, Instalación en Paralelo al Aislador, Sin Varistores MOV, IEC 60099-4
El Apartarrayo de Línea con Entre hierro en Aire (ALEA) protege sistemas de distribución de 13 a 34.5 kV. No usa varistores de óxido metálico (MOV). Opera por arco controlado en un espacio de aire entre dos electrodos. El arco se produce cuando la sobretensión supera el nivel de disparo del espacio de aire.
El ALEA no está conectado permanentemente al sistema. Solo conduce durante el sobrevoltaje. Esto tiene dos consecuencias importantes. Primero, no agrega un punto de falla adicional al sistema. Segundo, no se degrada por ciclos de operación repetida como los MOV.
Se instala en paralelo al aislador existente — no lo reemplaza. No actúa como soporte mecánico. Es compatible con cualquier tipo de aislador ya instalado. Está disponible en tres modelos: ALEA-13 (13.8kV), ALEA-23 (23kV) y ALEA-33 (34.5kV). Cumple IEC 60099-4. Antes de su compra, envíenos un mensaje para confirmar existencias.
ALEA vs apartarrayo MOV — tecnologías diferentes para el mismo fin
El catálogo de Relsamex ofrece dos tecnologías de protección contra sobretensiones. El ALEA usa entre hierro en aire. Los apartarrayos IUSA, Celeco y Ohio Brass usan varistores MOV. La diferencia es fundamental:
| Parámetro | ALEA (este) — Entre hierro en aire | Apartarrayo MOV convencional |
| Conexión al sistema | No permanente — solo opera bajo sobrevoltaje | Permanente — siempre conectado entre fase y tierra |
| Punto de falla adicional | No agrega punto de falla | Sí — un MOV degradado puede causar falla |
| Principio de operación | Entre hierro en aire — arco controlado en espacio de aire | Varistores MOV — conducción no lineal |
| Instalación | En paralelo al aislamiento — no soporta carga mecánica | Como soporte y protector — soporta carga mecánica |
| Compatible con cualquier aislador | Sí — se instala junto al aislador existente | Depende del diseño — algunos son soporte |
| Voltaje residual típico | < 17 kV (ALEA-13) | Varía por fabricante y modelo |
| Corriente de impulso | Verificar con fichas técnicas ALEA | 10 kA típico (otros modelos del catálogo) |
| Vida útil | Sin varistores que degradar — larga vida | Depende de la calidad de los MOV |
En consecuencia, el ALEA es la opción cuando el proyectista no quiere agregar un punto de falla adicional al sistema. También es la opción para complementar un aislador existente sin modificar el herraje del poste. Los apartarrayos MOV (IUSA MEPSIL, Celeco APSIL, Ohio Brass) son los correctos cuando se requiere un voltaje residual preciso y documentado.
Los tres modelos ALEA — selección por tensión del sistema
| Modelo | V. sistema | V. nominal | Impulso 1.2/50µs | V. residual | Norma | Aplicación |
| ALEA-13 (15kV) | 13.8 kV | 15 kV | 75 kV | < 17 kV | IEC 60099-4 | Para sistemas de 13.8kV |
| ALEA-23 (25kV) | 23 kV | 25 kV | 125 kV | < 28 kV | IEC 60099-4 | Para sistemas de 23kV |
| ALEA-33 (35kV) | 34.5 kV | 35 kV | 150 kV | < 38 kV | IEC 60099-4 | Para sistemas de 34.5kV |
- ALEA-13 (15kV): para sistemas de 13.8kV. El nivel de impulso de 75kV es compatible con el BIL estándar de 95kV de los equipos de 13.8kV. El voltaje residual de <17kV protege el transformador y el cable subterráneo del mismo poste.
- ALEA-23 (25kV): para sistemas de 23kV. El nivel de impulso de 125kV cubre el BIL de 125kV de los equipos de 23kV. Verificar coordinación con el aislador 22PD ANKER del mismo poste.
- ALEA-33 (35kV): para sistemas de 34.5kV. El nivel de impulso de 150kV cubre el BIL de 150kV de los equipos de 34.5kV. Para subtransmisión y distribución de alta tensión.
Apartarrayo ALEA en Relsamex
En Relsamex contamos con el apartarrayo ALEA de entre hierro en aire. Disponible en ALEA-13 (13.8kV), ALEA-23 (23kV) y ALEA-33 (34.5kV). Opera en paralelo al aislador. No está conectado permanentemente. No agrega punto de falla. Cumple IEC 60099-4 (SKU: ALEA-13/23/33), en Guadalajara, Jalisco.
