Descripción

Boquillas tipo inserto para redes eléctricas de media tensión

Las boquillas tipo inserto son accesorios eléctricos premoldeados que forman parte de los sistemas de conexión separable utilizados en redes de distribución subterránea de media tensión.

Su función es proporcionar una interfaz de conexión entre una boquilla tipo pozo (bushing well) y un conector tipo codo compatible, permitiendo integrar el circuito eléctrico al equipo de distribución.

En Relsamex Electric comercializamos accesorios para distribución subterránea de marcas como Chardon, Elastimold y Cooper, atendiendo las necesidades de proyectos eléctricos e instalaciones de media tensión.

¿Qué es una boquilla tipo inserto?

Una boquilla tipo inserto, también conocida como bushing insert, es un componente diseñado para instalarse en una boquilla tipo pozo y proporcionar la interfaz necesaria para conectar un codo premoldeado.

Este sistema se utiliza principalmente en equipos eléctricos que incorporan conexiones separables de media tensión.

En los modelos de operación con carga, conocidos como loadbreak, el inserto forma parte de un sistema diseñado para permitir determinadas maniobras de conexión y desconexión, conforme a su clasificación y a los procedimientos establecidos por el fabricante.

Marcas de boquillas tipo inserto

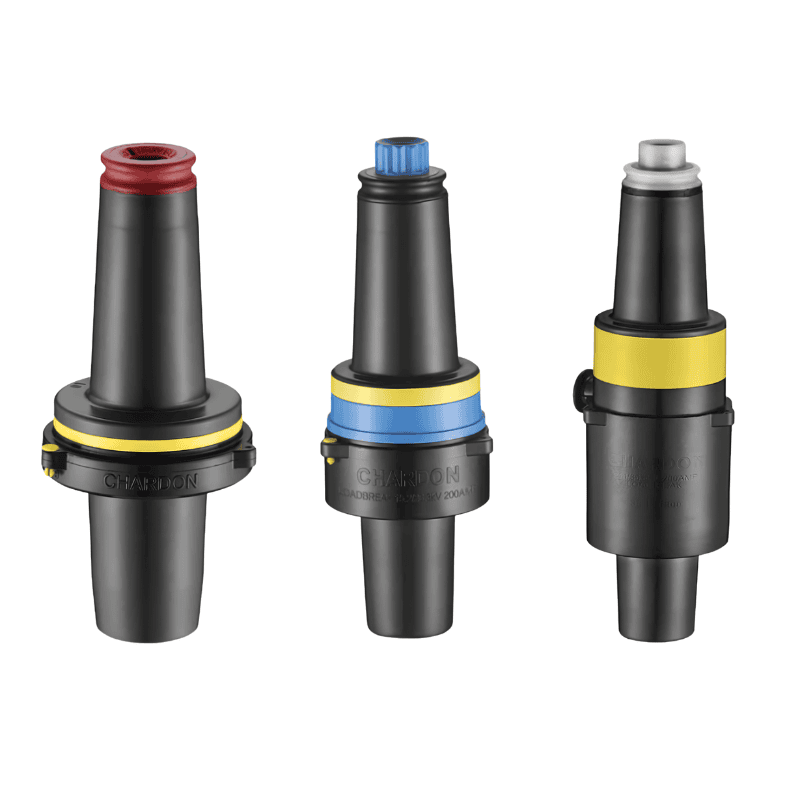

Boquillas tipo inserto Chardon

Chardon ofrece accesorios para conexiones separables en sistemas eléctricos de media tensión.

Sus boquillas tipo inserto están diseñadas para integrarse con boquillas tipo pozo y conectores de operación con carga compatibles, de acuerdo con las características de cada modelo.

Boquillas tipo inserto Elastimold

Elastimold cuenta con accesorios premoldeados para distribución subterránea, incluyendo insertos para conexiones separables.

La selección de cada modelo debe considerar la clase de tensión, corriente nominal y compatibilidad con los componentes del sistema.

Boquillas tipo inserto Cooper

Cooper es otra de las marcas que manejamos en Relsamex Electric para accesorios de distribución eléctrica.

Consulta con nuestro equipo comercial los modelos de boquillas tipo inserto que podemos cotizar de acuerdo con las especificaciones de tu instalación.

Aplicaciones de las boquillas tipo inserto

Las boquillas tipo inserto se utilizan en sistemas de distribución eléctrica donde se requieren conexiones separables compatibles.

Entre sus aplicaciones se encuentran:

Transformadores de distribución tipo pedestal.
Equipos de distribución subterránea de media tensión.
Sistemas de conexión con codos premoldeados.
Instalaciones eléctricas que incorporan boquillas tipo pozo.
Reposición de componentes en conexiones separables existentes.

Las aplicaciones específicas dependen de las características eléctricas y mecánicas de cada modelo.

¿Cómo seleccionar una boquilla tipo inserto?

Para elegir una boquilla adecuada es importante identificar las especificaciones del equipo eléctrico y del sistema de conexión.

Clase de tensión: verificar que corresponda a la clasificación requerida por la instalación.

Corriente nominal: seleccionar una boquilla cuya capacidad sea compatible con el sistema.

Tipo de conexión: identificar si se requiere una interfaz de operación con carga y comprobar su compatibilidad con el codo correspondiente.

Marca y modelo: consultar el número de catálogo y las especificaciones técnicas del fabricante.

Compatibilidad: comprobar que la boquilla tipo pozo, el inserto y el codo formen una conexión adecuada conforme a las especificaciones aplicables.

La instalación y las maniobras deben realizarse por personal calificado, utilizando los procedimientos y equipos de seguridad correspondientes.
