Conector mecánico para varilla reforzado tipo TJ

Descripción

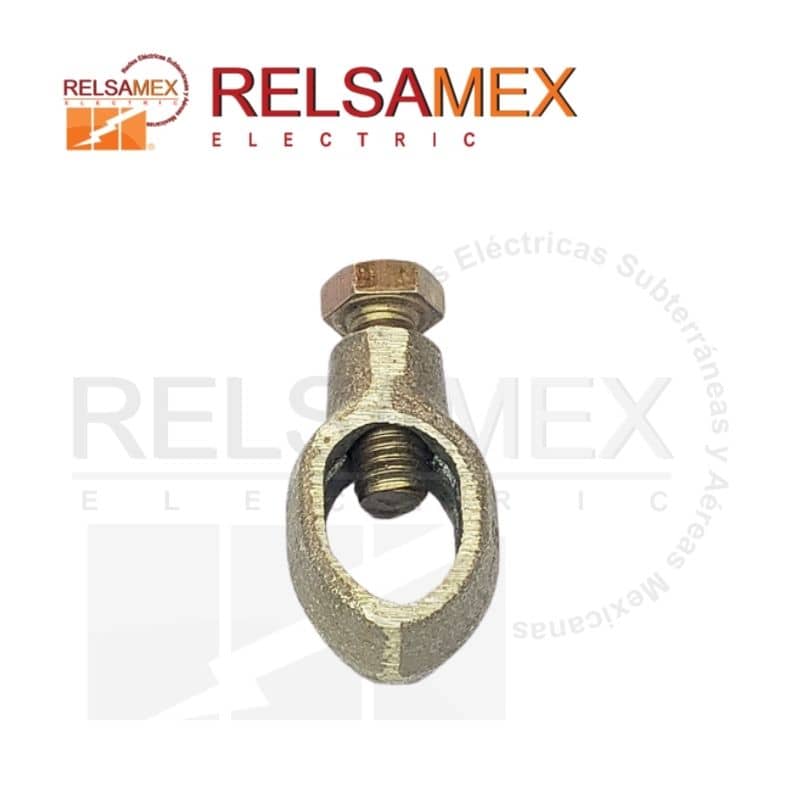

Conector Mecánico Reforzado Tipo TJ |

Unión confiable entre varilla y conductor

El conector mecánico para varilla reforzado tipo TJ se diseñó para enlazar conductores de puesta a tierra con varillas de cobre de 5/8″ o 3/4″ sin recurrir a soldadura exotérmica. Su cuerpo de bronce‑aluminio ofrece alta conductividad y, al mismo tiempo, extraordinaria resistencia frente a la corrosión galvánica; por lo tanto, garantiza una conexión estable durante décadas.

Ventajas técnicas del conector de bronce aluminio

• Diseño compacto: el perfil bajo minimiza la interferencia con registros o tapas, mientras tanto mantiene la presión de contacto constante.
• Deslizamiento sencillo: basta introducir el conector por el extremo superior de la varilla y ajustarlo hasta la altura deseada; luego, apriete el tornillo ranurado con llave hexagonal.
• Compatibilidad amplia: acepta cables de cobre #8 AWG sólido hasta 1/0 AWG cableado, lo que facilita su uso en sistemas domésticos e industriales.
• Cumplimiento normativo: fabricado siguiendo la CFE 2DI00‑25 y UL 467, por consiguiente, se integra sin problemas a proyectos regulados.

Especificaciones esenciales

Procedimiento de instalación

Primero, limpie la varilla con cepillo de alambre; además, quite barnices o suciedad del conductor. Después, deslice el conector mecánico tipo TJ reforzado hasta la posición indicada en el plano y centre el cable en la ranura. Finalmente, apriete el perno hasta alcanzar el par recomendado: de esta forma, se consigue una presión uniforme y baja resistencia de contacto.

Inspección y mantenimiento

Aunque el bronce aluminio soporta ambientes agresivos, revise anualmente el torque y la integridad de la superficie. Si detecta oxidación superficial, aplique pasta antioxidante y vuelva a ajustar.

¿Qué ventaja tiene el bronce aluminio sobre un conector de latón?

En primer lugar, el bronce aluminio ofrece una resistencia a la corrosión galvánica muy superior. Esto es especialmente importante cuando se unen metales distintos, como la varilla de cobre y el conductor de puesta a tierra. A diferencia de un conector de latón estándar, el cuerpo de bronce aluminio minimiza la formación de pares galvánicos. Como resultado, la resistencia de contacto se mantiene baja y estable durante décadas, incluso en suelos húmedos o salinos.

¿Para qué calibres de varilla y cable está diseñado?

Este conector está disponible en dos modelos para cubrir las necesidades más comunes. Por un lado, el modelo TJ555 es exclusivo para varillas de 5/8″ y acepta cables desde calibre #8 sólido hasta 1 AWG cableado. Por otro lado, el modelo TJ56 se utiliza en varillas de 3/4″ y admite conductores de hasta 1/0 AWG. Por consiguiente, usted puede seleccionar el modelo exacto según el diámetro de la varilla y el calibre del conductor desnudo que haya tendido en su sistema de tierra.

¿Es realmente confiable sin usar soldadura exotérmica?

Sí, y este es uno de los puntos más fuertes de este diseño. Gracias a su diseño compacto con tornillo ranurado de alta presión, el conector tipo TJ logra una presión de contacto uniforme y constante sobre el conductor. Para garantizarlo, se especifica un par de apriete máximo de 22 N·m para el modelo TJ555 y de 25 N·m para el TJ56. En consecuencia, cuando se instala siguiendo el procedimiento recomendado, la conexión cumple con los requisitos de las normas CFE 2DI00-25 y UL 467, sin la necesidad de equipo exotérmico ni permisos de fuego.

¿Qué mantenimiento debo programar?

Aunque el bronce aluminio soporta muy bien los ambientes agresivos, se recomienda una inspección anual. Para este fin, verifique visualmente que el cuerpo del conector no presente fisuras y que el tornillo mantenga el par de apriete original. Si detecta algo de oxidación superficial, aplique pasta antioxidante y vuelva a ajustar. De esta forma, se asegura que la unión permanezca estable y de baja impedancia durante toda la vida útil del sistema de tierra.

En conclusión, elegir este conector reforzado tipo TJ mejorará la durabilidad de su sistema de tierra física y simplificará la instalación, todo con el respaldo de Relsamex Electric.
