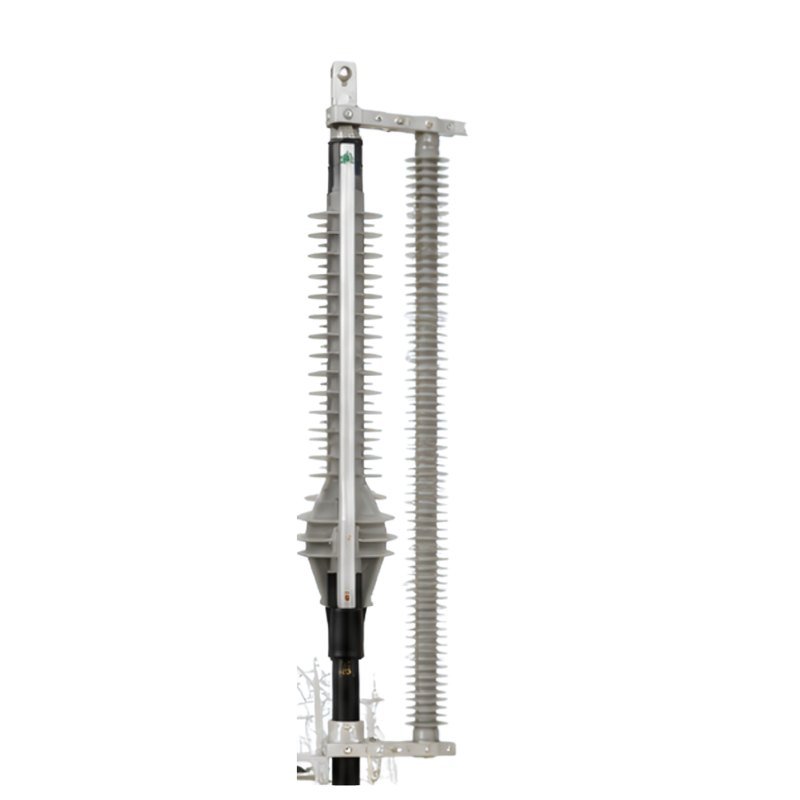

Terminal exterior seco Raychem alta tensión OHVT-145FS — hasta 145 kV, Push-on Sin Pegamento, Silicón Hidrofóbico, 1,200 mm² Cu/Al, IEC 60840, Instalación Vertical u Horizontal
La terminal exterior seco Raychem alta tensión OHVT-145FS de TE Connectivity es una terminación para cables de alta tensión de hasta 145 kV. Se usa donde el cable subterráneo emerge a la intemperie. Funciona en subestaciones y puntos de transición cable-línea aérea.
La instalación es por empuje (push-on) — sin pegamento, sin resinas y sin gases. El cuerpo es de silicón de una sola pieza. El silicón es hidrofóbico — repele la humedad y resiste la contaminación en ambientes severos. Es compatible con cables de polietileno reticulado (XLPE) de cualquier fabricante.
Admite cables de hasta 1,200 mm² de sección transversal en cobre o aluminio. La instalación puede ser vertical u horizontal (inclinación hasta 90°). Opera a temperaturas de −55°C a +55°C. Cumple la norma IEC 60840. Está probada al 100% en fábrica. Antes de su compra, confirme la sección del cable y el nivel de tensión del sistema.
Push-on sin pegamento — las ventajas de la terminal exterior seco Raychem alta tensión
El sistema push-on en seco del OHVT-145FS ofrece ventajas significativas frente a las terminaciones tradicionales con aceite, gel o resina:
- Sin riesgo de fuga: la terminación no contiene fluidos aislantes, gases ni geles. No hay riesgo de derrame bajo presión ni de degradación del medio aislante por envejecimiento del sellado. El medio aislante es sólido — el silicón del cuerpo. Esto elimina la necesidad de inspecciones periódicas del nivel de aceite.
- Sin andamios — instalación en tierra: la terminación puede ensamblarse completamente en el suelo. Una vez lista, se iza y se conecta. Esto elimina el costo de andamios y reduce el riesgo de accidentes en altura. Es especialmente ventajoso en subestaciones donde el espacio es reducido.
- Prefabricada y probada al 100% en fábrica: cada terminal sale de fábrica ensamblada y sometida a pruebas eléctricas. El instalador no hace el ensamble en obra — solo conecta. Esto reduce la probabilidad de error de instalación y garantiza que las pruebas eléctricas se realizaron en condiciones controladas.
- Instalación vertical u horizontal: el diseño autosoportado permite instalar la terminal en posición vertical (la más frecuente) u horizontal (útil en espacios con restricciones de altura). El ángulo máximo de inclinación es 90°.
Datos técnicos clave — sección máxima, fuga y temperaturas de operación
Los tres parámetros más importantes para la selección del OHVT-145FS son la sección del cable, la distancia de fuga y el rango de temperatura:
- Sección máxima 1,200 mm²: cubre los calibres de cable de AT más frecuentes en México — desde los cables de subestaciones de 115kV de distribución hasta los cables de transmisión de 145kV. El diámetro sobre el aislamiento debe ser ≤ 78mm y sobre la cubierta ≤ 100mm. Estos son los límites de diámetro del cable que admite la terminal — verificar con el fabricante del cable antes de especificar.
- Distancia de fuga 4,590 mm: la distancia de fuga es el camino superficial entre los terminales de alta tensión y tierra a lo largo de los aletas del aislador. A mayor distancia de fuga, mayor resistencia al arco en condiciones de contaminación. Los 4,590mm del OHVT-145FS corresponden a una distancia específica de fuga de 31.7mm/kV sobre 145kV — adecuada para zonas de contaminación media a alta.
- Temperatura de operación −55°C a +55°C: el rango amplio cubre desde las zonas más frías de México (Norte, Sierra) hasta las más calurosas (Noroeste, Golfo). A diferencia de las terminaciones con aceite que tienen viscosidad variable con la temperatura, el silicón sólido mantiene sus propiedades dieléctricas constantes en todo el rango.
Terminal exterior seca Raychem OHVT-145FS en Relsamex
En Relsamex contamos con la terminal exterior seca flexible Raychem OHVT-145FS de TE Connectivity. Hasta 145kV. Cable hasta 1,200mm² Cu/Al. Instalación push-on sin pegamento. Silicón hidrofóbico. Distancia de fuga 4,590mm. Temperatura −55/+55°C. IEC 60840. Peso 85kg. Instalación vertical u horizontal, en Guadalajara, Jalisco.
Datos mecánicos
| Longitud total | 2,334 mm |
| Diámetro exterior | 366 mm |
| Fuerza voladizo (cantilever) | 5,000 N |
| Tirón radial máx. en perno de conexión | 2,000 N |
| Ángulo de inclinación máximo | 90° |
| Diámetro del perno de conexión | 30 / 40 / 50 mm |
| Longitud del perno de conexión | 100 / 130 mm |
| Peso aproximado | 85 kg |
| Dimensiones de embalaje | 2,050 × 750 × 500 mm |
Datos de diseño
| Diámetro sobre el aislamiento del cable | ≤ 78 mm |
| Diámetro sobre la cubierta del cable | ≤ 100 mm |
| Sección máxima del cable (Cu / Al) | Aprox. 1,200 mm² |
| Distancia de fuga | 4,590 mm |
| Distancia de flameo | 1,430 mm |
| Material del perno de conexión | Aluminio / Cobre |
| Material del cono de alivio de esfuerzos | Caucho de silicón |
| Perfil del aislador | Aletas (sheds) |
| Color del aislador | Gris |
| Método de control de esfuerzos | Geométrico |
| Cono de esfuerzos | Caucho de silicón pre-fabricado |
| Esfuerzo dieléctrico máx. permisible | 4 kV/mm (en la pantalla del aislamiento del cable) |
| Material de los herrajes metálicos | Aleación de aluminio resistente a la corrosión |
| Separación entre terminaciones | Según IEC 60071-1 |
| Temperatura de instalación | 0°C a +40°C |
| Temperatura de operación | −55°C a +55°C |
| Temperatura de almacenamiento | 0°C a +40°C |
Pruebas eléctricas de tipo IEC 60840
| Tensión de ciclos de calentamiento | 152 kV |
| Descargas parciales (ambiente y temperatura elevada) | 114 kV |
| Tensión de impulso de rayo 1.2µs/50µs | 650 kV cresta |
| PRUEBA TIPO IEC 60840 ANEXO H — Pantalla a tierra (AC) | 25 kV |
| PRUEBA TIPO IEC 60840 ANEXO H — Pantalla a tierra (DC) | 25 kV |
| PRUEBA TIPO IEC 60840 ANEXO H — Pantalla a tierra (impulso) | 37.5 kV |
| PRUEBA DE RUTINA IEC 60840 — Tensión de resistencia AC | 190 kV |
| PRUEBA DE RUTINA IEC 60840 — Prueba de descargas parciales | 114 kV |
