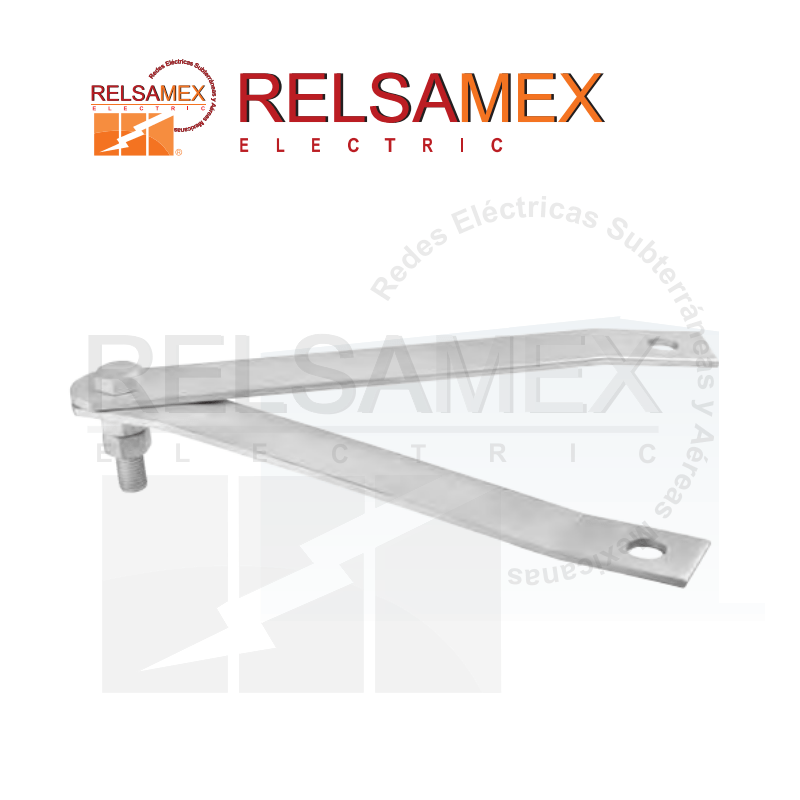

Eslabón EA — Acoplado con Abrazadera AB de Cuatro Vías para Fijar Aislamiento en Estructuras de Remate Tipo H con Poste de Madera, Solera 1/4″×2″ Alta Resistencia, GIC, CFE2E100-65
El eslabón EA es un herraje de unión para estructuras de remate tipo H en líneas de alta tensión. Se acopla con las abrazaderas AB de cuatro vías. Juntos fijan el aislamiento en estructuras de remate con postes de madera.
La materia prima es una solera de 1/4″ × 2″ de acero de alta resistencia. El acero de alta resistencia tiene mayor tensión de fluencia que el acero A-36 estándar. Esto le da mayor capacidad de carga en la misma sección transversal. El acabado es galvanizado por inmersión en caliente (GIC). Cumple la especificación CFE2E100-65.
La especificación CFE2E100-65 pertenece a la familia E100 para eslabones de líneas de distribución y transmisión. Es una familia diferente a las de tirantes (T400), pernos (P200) y crucetas (C900). Antes de su compra confirme con el área comercial el modelo disponible y su compatibilidad con la abrazadera AB de cuatro vías del proyecto.
El eslabón EA y la abrazadera AB — conjunto para estructuras de remate con poste de madera
El encabezado especifica que el eslabón EA trabaja acoplado con la abrazadera AB de cuatro vías. Esta es la aplicación verificada — no es un eslabón genérico de cadena:
- Estructura de remate tipo H con poste de madera: la estructura de remate es el último poste de la línea. En esta posición, los conductores terminan y se anclan. En postes de madera, el sistema de anclaje usa abrazaderas AB de cuatro vías que se fijan al poste y soportan el herraje de aislamiento. El eslabón EA es el elemento de unión entre la abrazadera AB y el resto del herraje de anclaje.
- Solera 1/4″×2″ de alta resistencia vs A-36: la solera de alta resistencia (probablemente A-572 Gr.50 u equivalente con Fy≥345MPa) soporta mayor carga que el A-36 (Fy=250MPa) en la misma sección. Para un eslabón en posición de remate, donde la carga es la tensión de todos los conductores del vano, la mayor fluencia del acero de alta resistencia proporciona un factor de seguridad más alto en la misma geometría de solera 1/4″×2″.
- Poste de madera en estructuras de alta tensión: el uso de postes de madera en líneas de alta tensión es frecuente en zonas rurales y de acceso difícil. El tirante H, el perno J, el soporte cable de guarda y el eslabón EA son todos herrajes específicamente diseñados para postes de madera — el encabezado de cada uno lo especifica.
CFE2E100-65 — la familia de especificaciones de eslabones
La especificación CFE2E100-65 es parte de la familia CFE2E100 para eslabones de unión en líneas eléctricas. Es la séptima familia CFE documentada en el catálogo de herraje de Relsamex:
- CFE2E100 para eslabones: define los requisitos de material, acabado y resistencia mecánica para eslabones de unión en herrajes de distribución y transmisión. El sufijo -65 indica la categoría específica del eslabón EA dentro de la familia.
- Diferencia con las demás familias: C900 es para crucetas, T400 para tirantes, P200 para pernos, S300 para soportes y D100 para herrajes de distribución aérea. La familia E100 es exclusiva para eslabones. Esto refleja que los eslabones tienen requisitos específicos de geometría (el ojo del eslabón), compatibilidad con pasadores y grilletes, y resistencia a la fatiga por cargas cíclicas de viento.
- GIC para alta tensión: el galvanizado por inmersión en caliente del eslabón EA garantiza la misma vida útil que los demás herrajes del poste con los que trabaja — tirantes, pernos y soportes, todos con GIC y especificaciones CFE de la misma generación de herraje.
Eslabón EA en Relsamex
En Relsamex contamos con el eslabón EA. Para acoplar con abrazaderas AB de cuatro vías en estructuras de remate tipo H con postes de madera en alta tensión. Solera 1/4″×2″ de alta resistencia. GIC. CFE2E100-65. Para confirmar disponibilidad y compatibilidad con la abrazadera AB del proyecto, consulte con el área comercial, en Guadalajara, Jalisco.
| Función verificada | Acoplado con abrazaderas AB de cuatro vías para fijar aislamiento en estructuras de remate tipo H con postes de madera en líneas de alta tensión |
| Accesorio complementario verificado | Abrazadera AB de cuatro vías — el EA trabaja específicamente con este accesorio |
| Tipo de poste verificado | Madera — estructura tipo H (igual que el perno J y el soporte cable guarda) |
| Materia prima verificada | Solera 1/4″ × 2″ de acero de ALTA RESISTENCIA (diferente al A-36 del Tirante H) |
| Diferencia vs Tirante H (solera) | Tirante H: Solera 1/4″×2″ A-36 (Fy=250MPa). Eslabón EA: Solera 1/4″×2″ Alta Resistencia (Fy mayor — verificar grado exacto con fabricante) |
| Acabado | Galvanizado por inmersión en caliente (GIC) |
| Especificación CFE | CFE2E100-65 — eslabones para líneas de distribución y transmisión |
| Familia CFE | E100 — nueva en el catálogo (diferente a C900, T400, P200, S300, D100) |
